深层位移计

一、深层位移计的用途

深层位移计是长沙国瑞电子科技有限公司使用位移传感器作为敏感元件，结合智能芯片技术生产的一种固定式在土体孔内测量内部位移的传感器。用以监测基坑、边坡、路基等土体内部结构位移，适用于常规岩土测量方式难以观测到的隐蔽部位的变形量，配合自动化系统可进行长期健康监测。我司在测量许多高速和高铁的路基、边坡岩土内部位移中，有许多工程案例。

二、深层位移计的技术性能指标

1. 测量范围：X、Y、Z三轴；±30°或者±90°

2. 分辨率：0.0025°

3. 精度：0.01°

4. 电气性能：DC9-24V，12mA

5. 导线颜色定义：红－电源正，黑－电源负，白－通讯A+/X轴0-5V，

绿－通讯B-/Y轴0-5V

6.  使用环境：温度-40℃～60℃，抗震：2000g

8. 定制长度：0.5米/1米/2米/定制

9. 通讯协议：modbusRTU

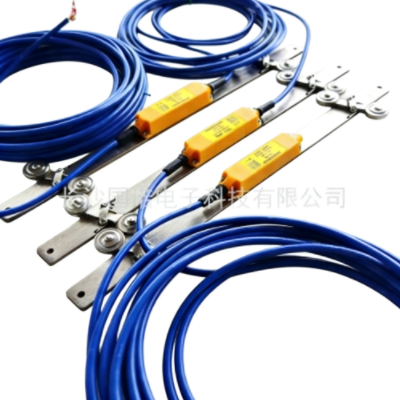

三、深层位移计的组成

  深层位移计内部由位移敏感元件，以及智能电子芯片组，不锈钢整体组件，滑轮组件。外部是一根四芯屏蔽线引出，其中红线为电源正极线，黑线为电源负极线；白线为通讯线A极，绿线为通讯线B极。双轴固定式倾角计探头其轮侧为X向，轮高为X轴正，则另一侧为Y轴。

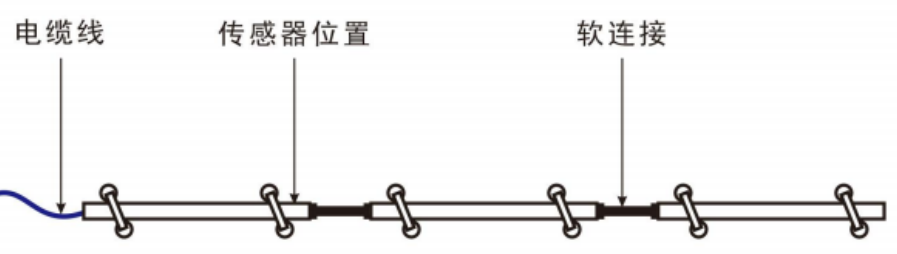

深层位移计安装示意图

四、深层位移计的测量及安装方法

GR-CX30B型深层位移计可以通过两种方式测量。

1.电脑直接测量，将USB转12V直流电源正极接到深层位移计红线，负极接到黑线；从电脑接出的RS485转换器A+接到深层位移计蓝线，B-接到绿线。在电脑中使用本公司的软件就可以测试。

2.总线采集模块自动化测量，将深层位移计的红、黑线接到模块的电源输出端，白、绿线接到模块的RS485输出端。模块的电源输入端接12V直流电源，RS485输入端可直接连接电脑接出的RS485转换器，或其他端口（如无线通讯模块等），使用电脑控制软件可直接测试阵列式位移计，或设置总线采集模块实现无人值守后台自动测试和采集数据或手机直接连接自动采集模块直接手机采集数据。

3.滑轮式深层位移计的安装，是直接下到测斜管中，布置于测斜管的不同区域，测量该处的位移量。

五、验收与保存

验收

1、收到货后核对传感器数量、型号、线长及附带的附件。

保存

1、开箱后的仪器应放在湿度小于85%RH常温的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风，搬运时小心轻放

2、本产品电缆(另购).用户订货时未加以说明,均按1.5米长度接线出厂。

六、申明

1.以上提供安装示意图仅供参考

2.涉及相关技术参数、图片等。本公司产品如若改进，不另行通知。如实物与样本不符，以实物为准。

3.本说明书解释权归长沙国瑞电子科技公司所有。
