一、用途

GR-ZL30B型阵列式位移计利用先进的测控技术、微电子机械系统研发生产的角度芯片技术、传感器温度补偿技术、核心算法等技术，实现对监测物体内部 X、Y、Z 三维变形的实时在线监测。常用以监测基坑、边坡、路基等土体内部结构位移，适用于常规岩土测量方式难以观测到的隐蔽部位的变形量，配合自动化系统可进行长期健康监测。在高铁和高速路基、边坡内部位移经常应用。

二、主要技术性能指标

1. 测量范围：X、Y、Z三轴；±30°或者±90°

2. 分辨率：0.0025°

3. 精度：0.01°

4. 电气性能：DC9-24V，12mA

5. 导线颜色定义：红－电源正，黑－电源负，白－通讯A+/X轴0-5V，

绿－通讯B-/Y轴0-5V

6. 使用环境：温度-40℃～60℃，抗震：2000g

7. 定制长度：0.5米/1米/2米/定制

8. 通讯协议：modbusRTU

三、仪器的组成

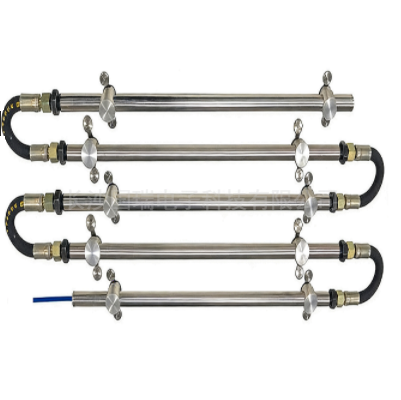

GR-ZL30B型阵列式位移计内部由角度敏感元件，以及智能电子芯片组，不锈钢整体组件，滑轮组件等。外部是一根四芯屏蔽线引出，其中红线为电源正极线，黑线为电源负极线；白线为通讯线A极，绿线为通讯线B极。

四、测量及安装方法

GR-ZL30B型阵列式位移计可以通过两种方式测量。

1.电脑直接测量，将USB转12V直流电源正极接到阵列式位移计红线，负极接到黑线；从电脑接出的RS485转换器A+接到倾角计蓝线，B-接到绿线。在电脑中使用本公司的软件就可以测试。

2.总线采集模块自动化测量，将阵列式位移计的红、黑线接到模块的电源输出端，白、绿线接到模块的RS485输出端。模块的电源输入端接12V直流电源，RS485输入端可直接连接电脑接出的RS485转换器，或其他端口（如无线通讯模块等），使用电脑控制软件可直接测试阵列式位移计，或设置总线采集模块实现无人值守后台自动测试和采集数据或手机直接连接自动采集模块直接手机采集数据。

3.滑轮式阵列式位移计的安装，是直接下到测斜管中，布置于测斜管的不同区域，测量该处的位移量。

五、验收与保存

验收

1、收到货后核对传感器数量、型号、线长及附带的附件。

保存

1、开箱后的仪器应放在湿度小于85%RH常温的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风，搬运时小心轻放

2、本产品电缆(另购).用户订货时未加以说明,均按长度定做出厂。

六、申明

1. 以上提供安装示意图仅供参考

2. 涉及相关技术参数、图片等。本公司产品如若改进，不另行通知。如实物与样本不符，以实物为准。

3. 本说明书解释权归长沙国瑞电子科技公司所有。
